L'oscilloscopio

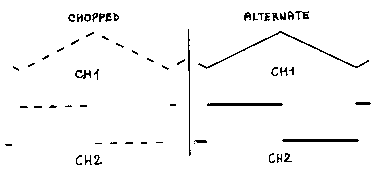

Gli oscilloscopi a doppia traccia consentono di visualizzare due segnali inviati a due accessi esterni (Ch1; Ch2) a cui fa capo un duplice sistema di placchette verticali comandabili separatamente o un sistema che combina i due segnali per la componente verticale. La deflessione orizzontale e il sincronismo sono invece unici. La doppia traccia è ottenibile in due modi: con funzionamento CHOPPED e con funzionamento ALTERNATE. Col primo sistema il fascetto elettronico traccia alternativamente tratti di immagine relativi ai due canali Ch 1 e Ch2; col secondo sistema il fascetto elettronico traccia in sequenza prima l'intera immagine relativa al canale 1 e poi quella relativa al canale 2 (Fig. 8).

  Ciascun metodo presenta un inconveniente dipendente dalla frequenza del segnale da esaminare: in alta frequenza lo spezzettamento dell'immagine causata dal chopped risulta evidente e i segnali risultano deformati; in bassa frequenza,

essendo necessario impostare tempi di scansione lenti, la persistenza dei fosfori non è più sufficiente ad assicurare la contemporanea visione delle tracce in modo alternate. L'oscilloscopio viene dunque fatto lavorare in modo choppered quando si utilizzano tempi di scansione lenti mentre viene fatto lavorare in modo alternato con tempi di scansione veloci.
