L'oscilloscopio

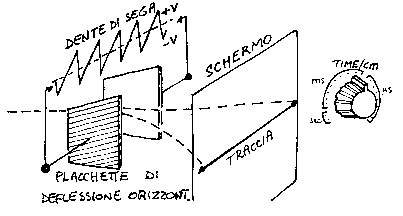

  Mi sono limitato finora ad esaminare come si produce il punto luminoso e come si producono i suoi spostamenti. In realtà l'immagine visualizzata accendendo l'oscilloscopio è una riga orizzontale. Questo accade perche, all'interno dell'oscilloscopio, vi è un dispositivo che genera una tensione a dente di sega (Fig. 4) che può essere applicata alle placchette orizzontali:


Fig. 4

allora lo spot, mentre la tensione cresce linearmente dal valore -V fino a quello +V, si sposta da sinistra verso destra (per chi guarda lo schermo) e, raggiunta l'estremità destra, viene riportato all'estremità sinistra quando il dente di sega passa dal valore massimo positivo al valore massimo negativo. Ovviamente la durata della rampa è il tempo impiegato dallo spot a compiere l'intero attraversamento dello schermo: tale tempo viene chiamato

tempo di scansione ed è comandato, sul pannello, dal commutatore indicato con TlME/cm o TIME/DIV Se il tempo di scansione è sufficientemente elevato, lo spot percorre orizzontalmente lo schermo molto velocemente e, per la persistenza dei fosfori, si visualizza una riga continua; con bassi tempi di scansione si vede invece lo spot che attraversa lo schermo.
